變頻恒壓供水系統PLC控制功能方案介紹
變頻恒壓供水系統PLC控制功能方案介紹

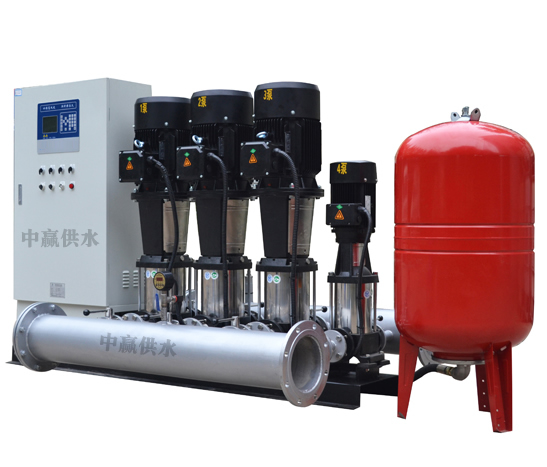

一.變頻恒壓供水系統介紹
本變頻恒壓供水系統PLC控制功能方案。此系統由單臺變頻控制2臺3KW水泵，全自動無人值守工作，實現對整個供水設備的自動控制，應用變頻器實現恒壓供水；同時保留手動控制的功能。
本變頻恒壓供水系統正常時為兩泵輪作，每隔12小時輪流切換主泵一次。變頻器的功能變頻器接收PID信號，控制水泵，通過改變輸出頻率調節水泵的轉速，從而達到恒壓供水的目的。同時達到節能的目的。
根據出水口壓力及設定壓力的偏差，輸出模擬量控制變頻器輸出頻率， 使其出水口壓力保持恒定。
二.變頻恒壓供水系統PLC功能
1．控制信號采集
a)根據控制信號啟動/停止整個系統；
b)2臺水泵接向變頻的開關量；
2．被自動控制的工作對象
a)2臺水泵電機接向變頻或工頻的開關量控制；
b)變頻器的啟停開關量控制；
c)切換供水泵數量；
d)故障信號指示；
e)在定時切換水泵；
三.變頻恒壓供水系統控制功能
1．自動控制：
自動控制的技術依據
a)水泵機組的開和停根據系統設定的管網壓力和時間；
b)變頻器的輸出頻率根據輸出壓力；
c)控制方法：
PLC設定為自動控制時的控制方式。設有自動運行時的總啟動停止按鈕，還能設定如下參數：
1）時間設定為每12小時輪流切換泵一次，保證每臺水泵運行時間相同；
2）出水壓力設定；
自動控制是根據總出水壓力來控制變頻器的輸出頻率，當變頻器輸出頻率達到最大值（50HZ）時，1號泵自動跳開變頻切入工頻，同時變頻切入啟動2號臺泵并維持在恒定壓力的轉速。同理當2號泵的變頻器輸出頻率達到最小值(20HZ)時，變頻自動切斷第2號泵使其停止運行并切換回對1號泵的控制。當12小時后系統會使1號自由滑停同時由變頻控制的2號泵頻率上升，達到50HZ時再將2號泵跳開切入工頻，變頻器切入控制并啟動1號泵并完成輪作切換過程。以此類推來保證每臺相同的運行時間。當系統工作在運行最低峰時（即管網水流量為0時）變頻器將輸出頻率最小值(20HZ)來維持管網恒定壓力，此時整個系統幾乎不消耗能源，所以本系統又具有十分優良的節能效果。
2．手動控制：
當變頻器或PLC發生故障時，可切換到手動控制方式分別啟動/停止每臺泵。
（備注：每次切換時間為一分鐘左右，此時管壓會出現微幅波動。建議切換時間為工作低峰時段或每24小時切換一次）
