供水專用型恒壓變頻控制柜介紹及功能特點
恒壓變頻控制柜介紹
恒壓變頻控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或 反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等。恒壓變頻控制柜可廣泛適用于工農業生產及各類建 筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。供水專用型恒壓變頻控制柜，全稱為“恒壓供水專用型變頻控制柜”，主要用于調節、控制水行業及水處理行業的管網壓力，幫助其快捷、方便的設定管網壓力、保持管網壓力恒定，同時實現最大限度的節能。
益。
恒壓變頻控制柜概述
恒壓變頻控制柜是新一代智能化節電供水設備，其核心是交流變頻技術和智能化恒壓（流、溫）控制程序。
恒壓變頻控制柜MLAD系列供水專用型變頻控制柜采用風機水泵專用型變頻器、可編程序邏輯控制器、觸摸屏等水泵組成閉環控制系統，能自動調節水泵的轉速和運行臺數，使供水管網的壓力保持設定的壓力和所需流量，從而達到提高供水品質和高效節能的目的。
恒壓變頻控制柜主要部件
風機水泵專用型變頻器；
智能化恒壓（流/溫）供水控制程序；
可編程序邏輯控制器（即PLC，可選）；

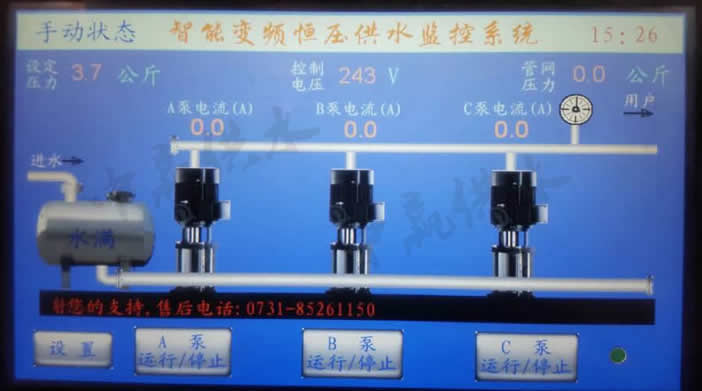

人機界面（即觸摸屏，可選）；
遠傳壓力表（傳感器）等；
恒壓變頻控制柜工作原理
供水系統運行時，由壓力傳感器連續采集供水管網中的水壓及水壓變化率信號，并將其轉換為電信號傳送至供水專用型變頻控制柜，供水專用型恒壓變頻控制柜將反饋回來的信號與設定壓力值進行比較、運算，并根據狀況進行如下動作：
1、發現供水系統的實際壓力比工作人員設定壓力值低，供水專用型恒壓變頻控制柜就會發出指令讓一號水泵加速運行，如果實際壓力比工作人員設定的壓力值設高，恒壓變頻控制柜則會發出指令讓一號水泵減速運行，當供水系統的管網的實際壓力與工作人員設定的壓力值相同時，就發出指令讓一號水泵維持該運行頻率；
2、供水專用型恒壓變頻控制柜經過一段時間的比較、運算后，發現一號水泵達到了額定轉速（頻率），管網壓力仍低于設定壓力，則變頻控制柜會將一號水泵切換至工頻運行，并變頻啟動二號水泵，如果還不行，就讓二號水泵也轉入工頻繼續工作，同時變頻啟動三號水泵，如此循環，直至管網壓力達到設定壓力為止；
3、供水專用型恒壓變頻控制柜經過一段時間的比較、運算后，發現管道壓力高于工作人員的設置壓力值，那么，恒壓變頻控制柜就會給N（1≦N≦15）號水泵下令，讓其減速運行，如果管道壓力還是偏高，就會下達指令讓N號水泵停止運行，讓N-1號水泵進入變頻狀態工作，如此循環，直至管網壓力恒定在設定壓力范圍內。
恒壓變頻控制柜產品特點
高效節能
恒壓變頻控制柜能按需設定壓力，然后，根據設定的壓力自動調節水泵轉速和水泵運行臺數，使設備運行在高效節能的最佳狀態。
供水壓力穩定
恒壓變頻控制柜可以實現對供水系統的閉環控制，能自動調節供水系統壓力和設定壓力的差值，使系統壓力保持恒定。
操作方便、簡單
恒壓變頻控制柜是由風機水泵專用型變頻器或是風機水泵專用型變頻器加智能化恒壓（流/溫）控制程序自動控制，操作簡單。
延長水泵電機壽命
各泵皆為軟起動，消除了起動時的沖擊電流，延長了設備了使用壽命；各泵循環軟起動，使各泵不會因長久不用而生銹或使用頻繁而磨損。
完善的保護功能
具有短路、過流、過壓、過熱、過載等多種保護，水泵運行如有故障，自動停止工作并報警輸出；供水專用型變頻控制柜具有自檢、故障判斷、故障記憶、故障顯示、自動起動備用泵等功能。
小流量小泵自動運行功能
可配接小流量泵，在夜間或其它小流量情況下，自動關閉大水泵，開啟小流量水泵，從而避免因開大功率水泵而造成的浪費。
聯網控制
供水專用型恒壓變頻控制柜配有通訊串行口，能和計算機連接，實現計算機聯網直接控制。
安全可靠
當供水專用型恒壓變頻控制柜中的風機水泵專用型變頻器發生故障時，供水專用型恒壓變頻控制柜會自動轉換至工頻狀態繼續運行，以確保供水不間斷；如果突然停電后再來電，供水專用型恒壓變頻控制柜會自動啟動供水系統；
恒壓變頻控制柜適用范圍
1、居民區、住宅樓、村鎮的集中生活供水系統；
2、各種類型中央空調的循環泵、冷卻水供應系統；
3、高層建筑、賓館、飯店等生活供水系統；
4、深井泵（深井泵、潛水泵）恒壓供水系統；
5、綜合市場、寫字樓、商務樓生活供水系統；
6、污水處理廠、排水站的自動控制供水系統；
7、自來水廠、供水加壓泵站；
8、石油化工等行業的流體負載的流量、壓力控制系統；
9、高層建筑熱水供給和熱水采暖系統；
10、工礦企業的生產、生活供水；
11、其它需要精確控制管網壓力、流量的場合；
