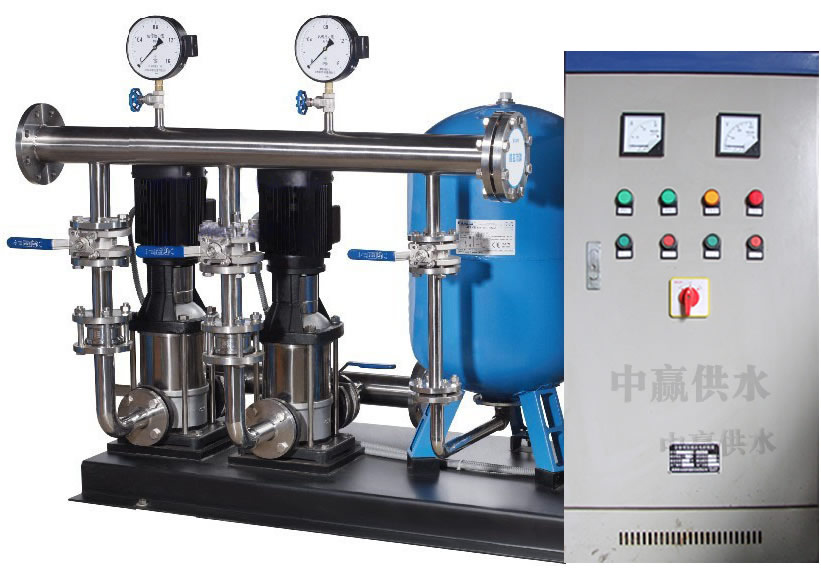

中贏變頻恒壓供水設備的調試教程
2013/8/23 9:35:49??????點擊：
變頻恒壓供水設備調試首先要明白恒壓供水系統中的幾個參數
1． 兆帕與公斤：
“1兆帕”是壓強的單位，即1兆帕＝1000000帕的。
一平方米的面積上受到的壓力是一牛頓時所產生的壓強為一帕斯卡[1Pa=1N/(M×M)]。
而公斤力是力的單位：1公斤力＝9.8牛頓。
這是兩個不同概念的物理量，沒法說“1兆帕等于多少公斤力”。
但彼此有一定的關系：要產生“1兆帕”的壓強，需在1平方厘米的面積上，施加的壓力約是10公斤。
1公斤壓力＝0.098兆帕，
所以:1兆帕（MPA)≈10.2公斤壓力（KG/CM^2)
1MPa=10.197公斤/厘米2=101.97m水柱，可以讓水升高101.97m。
2、變頻恒壓供水設備變頻器中PID的定義
PID控制器參數的工程整定,各種調節系統中P.I.D參數經驗數據以下可參照：
溫度T: P=20~60%,T=180~600s,D=3-180s
壓力P: P=30~70%,T=24~180s,
液位L: P=20~80%,T=60~300s,
流量L: P=40~100%,T=6~60s。
基本的PID算法，需要整定的系數是Kp（比例系數）,Ki（積分系數）,Kd（微分系數）三個。這三個參數對系統性能的影響如下：
（1） 比例系數 Kp
① 對動態性能的影響 比例系數Kp加大，使系統的動作靈敏，速度加快，Kp偏大，振蕩次數加多，調節時間加長。當Kp太大時，系統會趨于不穩定，若Kp太小，又會使系統的動作緩慢；
② 對穩態性能的影響 加大比例系數Kp，在系統穩定的情況下，可以減小靜差，提高控制精度，但是加大Kp只是減少靜差，不能完全消除。
（2） 積分系數 Ki
① 對動態性能的影響 積分系數Ki通常使系統的穩定性下降。Ki太大，系統將不穩定；Ki偏大，振蕩次數較多；Ki太小，對系統性能的影響減少；而當Ki合適時，過渡特性比較理想；
② 對穩態性能的影響 積分系數能消除系統的靜差，提高控制系統的控制精度。但是若Ki太小時，積分作用太弱，以致不能減小靜差。
（3） 微分系數 Kd
微分控制可以改善動態特性，如超調量減少，調節時間縮短，允許加大比例控制，使靜差減小，提高控制精度。但當Kd偏大或偏小時，超調量較大，調節時間較長，只有合適的時候，
才可以得到比較滿意的過渡過程。
對系數實行“先比例，后積分，再微分”的整定步驟。
（1） 首先只整定比例部分。即將比例系數由小到大，并觀察相應的系統響應，直到得到反應快，超調小的響應。
（2） 加入積分環節。整定時首先置積分系數Ki一個較小的值，并將第（1）步中整定的比例系數略為縮?。ɡ缈s小為原值的0.8倍），然后增大Ki，
使在保持系統良好動態性能的情況下，靜差得到消除。在此過程中，可根據響應的好壞反復改變比例系數與積分系數。
（3） 若使用比例積分調節器消除了靜差，但動態過程經反復調整仍不能滿意，則可加入微分環節。在整定時，可先置微分系數為0，
在第一步的基礎上，增大Kd，同時相應地改變比例系數和積分時間。
p值設置越大，靜差越小，跟蹤越快，但容易出現超調震蕩現象，i的值設置越大，跟蹤就越慢，在實際使用中，以系統穩定和跟蹤速度達到工藝要求為準，即在水泵恒壓供水系統中，壓力穩定為基準。
不過以上PID定義僅了解一下即可，實際小項目中的變頻器PID參數不用更改（出廠默認值）也可實現功能。
設置變頻器時，只要知道PID需要反饋量和給定量即可。反饋量即是壓力的實時信號（在管道上的遠傳壓力表---電阻式，或者是三線或兩線的壓力傳感器。給定量即要求達到我壓力值（可以在變頻器的鍵盤上設或者用外置電位器）。
變頻器外部接線
對應的電壓、電流型反饋量接線應設置變頻器的 AI1/AI2，內部參數及外部跳線（一般AI1默認為電壓）
壓差變送器接變頻器時，圖中電流表的位置換成變頻器即可。
設置變頻器參數
以英偉騰為例：CHF/GD100/CHV160A
以反饋量為0.45兆帕（二線制壓力傳感器4-20Ma,傳感器量程0-0.6兆帕）,則在變頻器輸入的給定量為75%（0.45除0.6）
以GD100為例，由于GD100的AI1內置成了面板上的電位器，所以反饋信號接于AI2,又由于AI2出廠值是電壓信號，需設置跳線將其改為電流信號。
P00.01=1 運行指令通道==端子
P00.03=50 最大輸出頻率
P00.04=50 頻率上限
P00.05=15 頻率下限
P00.06=7 AI2功能為PID反饋
小功率變頻器，加減速時間不必設置，保持默認，
P01.08=0 變頻器的停車方式，此為減速停車，若變頻器為工頻變頻轉換或一拖幾的控制時，停車方式應為自由停車。
P01.19==0,為變頻器運行頻率低于下限時為以頻率下限運行
P02組為電機參數，能實際電機銘牌上參數設
控制端子組及繼電器輸出組根據線路實際功能設置即可
P05.37=1V, AI2下限設為1V對應反饋4mA
P05.39=10V, AI2上限為10V對應反饋20mA
P09組為PID組
P09.00=0 給定值由鍵盤設定
P09.01=75,給定值
P09.02=1，反饋信號由AI2進入變頻器(反饋源選擇)
P09.03=0，PID輸出特性為正，由于為恒壓供水，即當反饋小于給定時要加速，大于給定時要減速。
P17.24為反饋量顯示可以實時監控(只有GD100有此功能)
由于英威騰變頻器幾種系列的參數大同小異，其他幾種變頻器只要照上更改相應參數即可。
